ラグ太郎さん、皆さん、お世話になります。
過去にも少し触れましたが、BAT上で透過を持たせたオブジェを
ゲーム上で配置する際に現れる不具合の解決法を海外のフォーラムで見つけましたので
紹介させていただこうと思います。　何かの参考にして下さい。

まず始めに。

本来、テクチャーに透過設定を施すと、そのオブジェの背後に物体が何も無い場合に
ゲーム上での透過テクスチャーの表示がとても不安定になってしまいますね。
　参照　⇒　「 >G-MAX・『窓』関連」　※スレッド後半に検証画像があります

そこで、BATでエクスポートした後、IliveReaderにて簡単な設定値を加える事で
綺麗な表示にすることが可能です。

1.　まず透過性を持たせたオブジェをエクスポートし、IliveReaderで開きます。
2.　S3D files を選択し、Matsのタブをクリック、Material を選択すると
　　　以下の設定画面が出ますので、SSの通りに設定を加えます。

framebuffer blendi　：　ON (チェックする)
Alpha Func　：　always
Src Blend　：　source alpha
Dest Blend　：　One minus source alpha
Apply をクリック

必要だと思われるZoomの画像分すべてにこの設定を施します。
だいたいZoom5と4（計8枚）でも十分でしょうが、拘る方は全てに設定してもかまいません。
全ての設定が終ったらセーブを忘れずに！

これだけで終了です！

3.　あとは通常通り、PluginManagerなどで設定、LotEditerで配置すれば完了です。
　　　勿論既に使われているものでも「～.SC4Model」に後から設定を施しても大丈夫です。

<Before and After>

適用後はご覧の様に、すべてきれいな透過性をもっている事が一目瞭然ですね。

この手法は、海外の JRJ Transparent Proppable Water で効果を発揮した手法です。
各パラメーターの詳しい意味などについてはまだ不明ですが、また何か情報を見つけたら
追って報告させていただこうと思います。

SC4にはまだまだ私たちの知らない裏のテクニックが沢山ありそうですね。

------------------------------------------------------------------------

＜旧サンプルLotの Before and After＞

kei · **画期的ですね！** 日時: Mon May 19, 2008 11:19 pm

ご無沙汰しております。

この情報は素晴らしいですね。

私も以前、屋根がガラス張りの車庫を作成したことがあって、その時も同じ問題に悩まされました。
私が作成したものは性質上小さく、目立たなかったので放置しておりましたが、これでちゃんと表示することができます。

ありがとうございます。
毎回色々なフィードバックありがとうございます。他力本願でもうしわけないです。 Embarassed

kei · **試してみました！** 日時: Sun May 25, 2008 1:28 am

ご紹介されていた方法ためしてみました Smile

確かにうまく透過することもあるようです。

ですが、うまくいかない事例もあるようです。
図をご覧ください。

これはLODｓ編集をして下を見えるようにした車庫の屋根と
Propの車を配置したときのものです。

①は屋根の下の自動車が表示されず地面まで透過してしまっています。

②はきちんと屋根が透過し、自動車がみえています。

なぜこのような現象が起きるのか頭を悩ませたのですが、
どうも、LotEditor上で配置した順番によるものということがわかりました。

LotEditor上で私は、

②の自動車を配置、

②の車庫の屋根を配置、

①の車庫の屋根を配置、

①の自動車を配置

という順で作成しました。

つまり、Editor上で正常に表示させるには、透過する下のPropを先に配置しなければ
いけないようです。 Confused

設定値の設定が「One minus source alpha」
などと数値を使ってるあたり、このあたりの重なり具合を配置した順で
調整しているのかもしれません。

設定値についてはよくわからないので推測ですが…。

ということで追加情報でした。 Smile

Mas'71

Keiさん、こんばんは。 Smile

検証＆更なる情報をありがとうございます！
言い出し者として、早速私も検証させて頂きました。
が…私の方ではPROPの配置順番を変えても、透過に関しては問題なく表示されていました。 Confused

もともと私のPCはかなり貧弱なスペックで、色々と表示に不都合もあるので、それが正確な結果とは全くもって自信一杯になんて言いがたいのですが。 Exclamation

ですのでまた異なるちょっとした表示ミスもあることはありました。
ズーム変更後に表示が乱れるのですが、ちょっとでも画面をスクロールさせると直る程度のものでした。

ちなみにKEIさんの車庫と車の表示問題ですが、画面のスクロールをさせると直る事はありませんか？

kei

すみません返ってお手数をお掛けしまして。。

実はロットエディタ上でしか検証していないのですが、
こちらの環境では回転させてもズームしても、スクロールしても地面が透けてしまいます。
こちらも、グラボが以前不安定になったことがあり、こちらも環境に自信はないのですが・・

とりあえず、回避策はあるのでよしとしようかなと思っています。

ちなみに問題のファイルは、私のHPで、公開していて、「日本小物セット１」
（「Kei-Jpn-Prop-BasicSet-01」）というものの中に入っている、
「Kei-Jpn-Prop-Carport-Roof～」というヤツが問題のファイルです。

Mas'71

問題の確認ができました！

はい、確かにLE上では配置順でおっしゃる問題がおきました。
どうやらZ軸延長上で重なる時と、大きなオブジェの向こう（X,Y軸上で重なる時）では違う様です。
私の検証不足、確認不足で、 Sad

こちらこそすみませんでした。

KeiさんのPropでもテストしてみましたが、どうやらゲーム内では問題なく表示されるようです！ Exclamation

LE作業上ではちょっと勘違いしてしまいそうですね。
が、最終段階には及ばない不具合で一安心です。 Wink

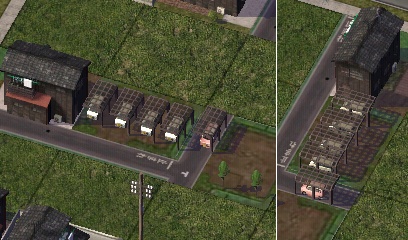

（SSは実ゲーム上で配置した時の様子です）

kei

Mas'71さんこんばんわ！

毎度毎度検証いただきすみません！ゲーム上では正常に表示されるのですね Shocked

こちらが検証不足でした。何かケチをつけたようになってすみません。
ともかく、ゲーム上で表示されるとのことで一安心です。

ありがとうございました。 Smile

Mas'71

先日、SC4DevotionのLEXにて、これらの作業を簡単に設定できるツールが出ました。
もし大量のファイルにこの設定を施したい時には便利なツールになると思います。

「 SC4 Model Tweaker 」 by Cogeo
　⇒ http://sc4devotion.com/csxlex/lex_filedesc.php?lotGET=2072
　（※DLするには予めLEXに登録・ログインが必要です）

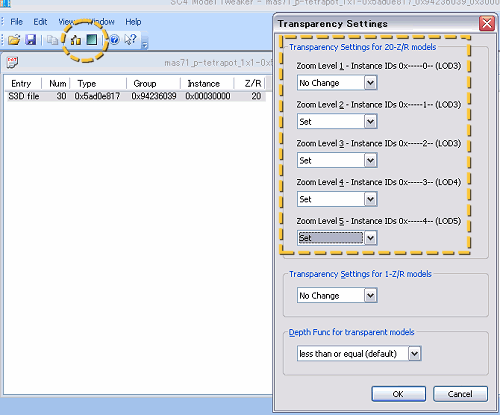

変更させたいSC4モデルファイル（3DSファイル）を選択し
設定が必要なズーム項目にセット(Set)、セーブすれば完了です。 Wink

（SSのオレンジ枠内の指定のみでＯＫ）
ただし、ファイルは上書きになりますので、念の為にオリジナルファイルとして
予めバックアップはしておくべきかな？と思います。

それと同時に、3DS自体の拡大と縮小も出来る項目もあります。
エクスポートしてからの微妙なサイズ変更などには、とっても便利かもしれません。
（使う機会はめっぽう少ないかもしれませんが… Exclamation

）

因みにオレンジ枠以外の項目については、私はよく分かりません… Sad

もし分かる方がいらっしゃいましたら、補足をお願いします～。 Wink

=====================================================
